ΑΝΙΧΝΕΥΤΗΣ ΜΕΤΑΛΛΩΝ - SCHEMATIC ΑΝΙΧΝΕΥΣΗΣ ΜΕΤΑΛΛΩΝ

Ανιχνευτής μετάλλων είναι το σχηματικό που θα παρουσιάσουμε σε αυτό το άρθρο. Είναι ένα κατά τα άλλα απλό κύκλωμα για πρακτική.

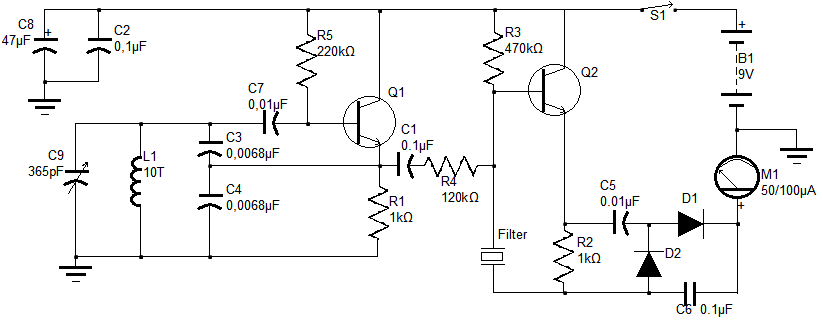

Schematic metal detector

Ηλεκτρονικά εξαρτήματα:

• πυκνωτές C1, C2, C6=0,1μF - C3, C4=0,0068μF - C5, C7=0,01μF - C8=47μF
• μεταβλητός πυκνωτής C9=365pF
• πηνίο L1 10T
• φίλτρο CSB455E
• αντιστάσεις R1, R2 = 1kΩ - R3= 470kΩ - R4 = 120kΩ - R5 = 220kΩ
• 2 δίοδοι D1, D2 - 1N914
• μετρητής M1 50 ή 100μA
• 2 τρανζίστορ Q1, Q2 - 2N3904
• τάση 9V

Με τη χρήση ενός ταλαντωτή, το κύκλωμα λειτουργεί σε συχνότητα 455kHz. Ανάλογα τη θέση του ανιχνευτή και την απόσταση από το μέταλλο, η συχνότητα αυτή αυξομειώνεται και υπάρχει μια ανάλογη ένδειξη στο μετρητή Μ1. Το κεραμικό φίλτρο Filter έχει μια επιλεκτική ζώνη διέλευσης που οδηγεί στο αντίστοιχο αποτέλεσμα. Το πηνίο L1 μπορεί να είναι 4'' διάμετρος στις σπείρες με πλαστική θωράκιση. Γι' αυτό χρειάζονται 10 τυλίγματα. Επίσης χρειάζεται ένας μετρητής συχνοτήτων  για παρατηρούμε την αυξομείωση της συχνότητας μέσω του μετάλλου L. Τέλος πρέπει να εξακριβώσουμε τη λειτουργία των τρανζίστορ σε 455kHz.
