Ο 7805 της οικογένειας LM είναι ένα ολοκληρωμένο κύκλωμα, κατάλληλο για κάποιον αρχάριο που θέλει να ασχοληθεί... κι όχι μόνο. Έχουμε ένα πολύ απλό κύκλωμα που βλέπουμε τη λειτουργία του.

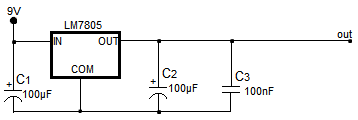

Schematic 7805
Ηλεκτρονικά εξαρτήματα:
- 2 πυκνωτές 100μF (ηλεκτρολυτικοί)
- 1 πυκνωτής 100nF
- LM7805
Η όλη συνδεσμολογία αφορά ένα απλό τροφοδοτικό με σταθερής εξόδου 5V. Δηλαδή ο 7805 παίρνει μια τάση από 7V - 35V από ότι αναφέρει το manual τη μετατρέπει σε 5V και τη σταθεροποιεί. Να διευκρινίσουμε μια μικρή λεπτομέρεια. 5V είναι η διαφορά τάσης μεταξύ του σημείου COM και της εξόδου OUT. Στην προκειμένη το COM βρίσκεται σε σημείο μηδενικής τάσης. Σε οποιαδήποτε άλλη περίπτωση ισχύει VOUT = VCOM + 5V.
