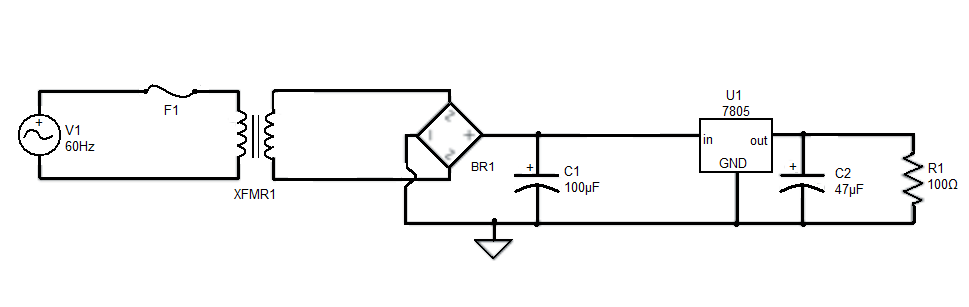

Η αντίσταση R1 είναι ένα φορτίο που απαιτεί ρεύμα 50mA. Ο 7805 είναι ένας ρυθμιστής τάσης που καταφέρνει να διατηρεί 5V τάση στην έξοδο του ενώ στην είσοδο του η τάση πέφτει κάτω από 7,5V.
-->
Μπορείτε να κάνετε τις εξής δοκιμές και να καταγράψετε τις αλλαγές στο αποτέλεσμα:
1. παίξτε με τις αναλογίες των σπειρών του XMFR1 διαπιστώνοντας το μειονέκτημα αυτής της προσέγγισης.
2. Αλλάξτε την χωρητικότητα πρώτα του πυκνωτή C1 κι έπειτα τη χωρητικότητα του C2. Ποια είναι τα μειονεκτήματα αυτών των αλλαγών και τι αλλαγές έγιναν στη χωρητικότητα από ότι αν ήταν η C2 στη θέση της C1.
3. στη θέση της U1 αλλάξτε το ρυθμιστή με έναν χαμηλής στάθμης εγκατάλειψης και καταγράψτε επίσης τις παρατηρήσεις σας.
